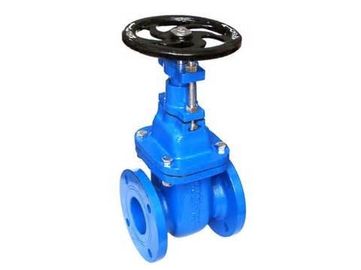

Niestandardowe sferoidalne Casting Proces Pipeline Śluza Zawór BS5163 ANSI klasy 125, klasa 150

Niestandardowe sferoidalne Casting Proces Pipeline Śluza Zawór BS5163

specyfikacje

Odporne siedzibą zasuwa
Materiał: Żeliwo
Standard Design: BS5163
Wiercenie Flang: Klasa ANSI 125, klasa 150

Krótkie wprowadzenie

Zawór Śluza jest rodzajem powszechnie stosowany zawór odcinający z dużym zakresie ciśnienia roboczego i temperatury, stosowany do zatrzymywania lub podłączenia medium wewnątrz rurociągu. Zawór Śluza podsumowuje wzrasta Trzpień śluzy i non-rosnący Trzpień śluzy. Zasuw charakteryzują jako posiadające zarówno rosnącego lub nonrising łodygi. Wyraźną cechą zasuwy powierzchnie uszczelniające pomiędzy bramką i siedzenia są płaskie, tak przepustnice są często stosowane, gdy wymagany jest przepływ liniową ograniczenia płynu i minimalnej. Powierzchnie brama może tworzyć kształt klina lub mogą być równoległe. Zasuwy są stosowane głównie w celu umożliwienia lub uniemożliwić przepływ cieczy, ale typowe zasuwy nie powinny być wykorzystywane do regulowania przepływu, o ile nie są one specjalnie przeznaczone do tego celu. Ze względu na ich zdolność do cięcia za pomocą cieczy, przepustnice są często stosowane w przemyśle naftowym.

cechy produktu

Kanał wewnątrz zaworu jest proste, niskie opory przepływu.
Bez względu na to otworzyć lub zamknąć, grzybek zaworu zawsze porusza się prostopadle do kierunku przepływu, łatwe przełączanie.

Zniesienie dysku w oparciu o ruch trzpienia, długości skoku, w związku z tym, będzie to kosztować dużo czasu, aby przełączyć, ale unikać istnienie młota wodnego.
Po obu stronach kanału jest symetryczny, medium może przepływać w kierunku dwóch kierunkach, łatwy do zainstalowania.

Klasyfikacja zasuwę

Materiał: żeliwo, staliwo, stal nierdzewna, odlew miedziany.
Zawór strukturę macierzystych: narastające lub nonrising
Rodzaj uszczelnienia: uszczelka sztywność lub uszczelnienie miękkie
Przyłącze: kołnierzowe, opłatek, gwint
Typ napędzany: uchwyt, elektryczne pneumatyczne.

Z41 wzrasta Trzpień śluzy i Z45 nonrising zawór macierzystych śluzy

1. Powstanie macierzystych śluza zaworu: Nakrętka zaworu jest na pokrywie lub wsporniku, obrócić nakrętkę zrealizować podnoszenie trzpienia zaworu, ten rodzaj konstrukcji sprzyja nie tylko smarowanie trzpienia, ale również mają wyraźną przerwę lub bliskiego stopnia, a teraz ma jest szeroko stosowane.
2. Nonrising macierzystych śluza dotyk zaworu z mediami bezpośrednio nadających się do zabudowy w ziemi lub gdy pionowa przestrzeń jest ograniczona. Wadą tej konstrukcji jest to, że nici będą się skorodowany lub uszkodzona.

Różnica między rosnące łodygi i nonrising trzpienia zaworu śluzy

Trzpieni dostarczyć wizualnego wskazania otwarcia zaworu, ponieważ łodyga jest dołączony do bramy, tak, że brama macierzystych wzniesienia i obniżenia razem jako zawór pracuje. Nonrising zawory macierzyste mogą mieć wskaźnik na gwintowany górny koniec trzpienia w celu wskazania położenia zaworu, ponieważ bramy przemieszcza się w górę lub w dół trzpienia z gwintem bez podnoszenia i opuszczania trzpienia. Nonrising łodygi są stosowane pod ziemią lub w której pionowa przestrzeń jest ograniczona.

przyjęcie Standardowy

wydajność Parametr

Opcjonalne Materiały na części

Uwagi dotyczące instalacji

Koło 1. Hand, poziom oraz mechanizm przekładni nie można wyciągnął lub awarii.
2. Dwukrotnie śluza płyta powinna być instalowane pionowo
3. należy otworzyć zawór obejściowy najpierw przed otwartą zasuwę, w celu zmniejszenia ciśnienia, należy zainstalować według instrukcji, jeżeli zawór z mechanizmem przekładni biegów.
4. Zawór należy smarować nie mniej raz w miesiącu, jeśli zawór jest często używane.
5. Zawór Śluza stosowany jako nośnik zatrzymania, spadek ciśnienia osiągnie najniższy przy pełnym opeded.
6. Zawór Śluza nadaje się do warunków, które w pełni otwarty lub zamknięty, nie nadaje się do regulacji lub dławienia pracy.

Instrukcja obsługi

1. Upewnij się, że rurociąg i zawór został oczyszczony przed operacją.
2. Obróć pokrętło w lewo, napęd trzpienia, dysk, aby otworzyć kanał będzie w pełni otwarty, gdy rośnie wysokość równą średnicy zaworu odwrotnie, wówczas zawór zostanie zamknięty, gdy trudno obrócić pokrętło w kierunku ruchu wskazówek zegara.
3. Zawór nadaje się tylko do mediów odcięte zatem pół zamknięta sytuacja jest niedozwolone.
4. Jeżeli istnieją przecieki pobliżu pokrywy podczas karmienia po Zawór działa przez jakiś czas, to może przykręcić nakrętkę, przecieki zostaną wyeliminowane.
