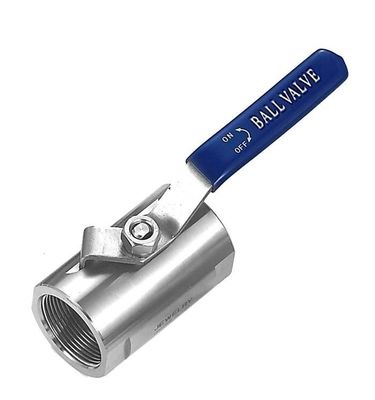

Stal nierdzewna 1-PC Pływający Zawór kulowy z blokadą, NPT, BSPT, BSPP Połącz
Krótkie wprowadzenie:
Zawór kulowy został zaprojektowany i wyprodukowany zgodnie z dobrze API 6D. Pływające kulki, kiedy mała kalibru, a gdy piłka stała dużego kalibru. Ma strukturę ochrony przeciwpożarowej i urządzenie antystatyczne. Szeroko stosowany w przemyśle naftowym, chemia, uzdatniania wody.
Główna część i materiały
Częściowe imię | Materiał |
ciało | WCB, ZG1Cr18Ni9Ti, CF8 |
piłka | 1Cr18Ni9Ti 304316 |
trzon | 1Cr18Ni9Ti 304316 |
pierścień uszczelniający | Polytetrafluoroethlene (PTFE) |
uszczelka | Polytetrafluoroethlene (PTFE) |
DN | sol | b | L | mi | H | ZA |
6 | 1/4 " | 5 | 40 | 13 | 28 | 65 |
10 | 3/8 " | 8 | 45 | 13 | 30 | 65 |
15 | 1/2 " | 9,5 | 56 | 16 | 34 | 85 |
20 | 3/4 " | 12,5 | 60 | 18 | 40 | 95 |
25 | 1 " | 16 | 71 | 20 | 52 | 110 |
32 | 1-1 / 4 " | 20 | 78 | 21,5 | 62 | 140 |
40 | 1-1 / 2 " | 25 | 96 | 23 | 68 | 140 |
50 | 2 " | 32 | 101 | 24,5 | 75 | 155 |
65 | 2-1 / 2 " | 40 | 120 | 25 | 82 | 180 |
Specyfikacja techniczna
Ciśnienie nominalne (MPa) | PN | 2.5,4.0,6.4 |
Ciśnienie próby wytrzymałości (Mpa) | PT | 3.8,6.0,9.6 |
Test uszczelnienie Niskie ciśnienie (MPa) | | 0,6 |
Test uszczelnienie Wysokie ciśnienie (MPa) | | 3.0,4.8,7.6 |
Dotyczy średniej | woda, olej, gaz, kwas azotowy, kwas octowy |
Dotyczy temperatury | -40 ~ 180 ℃ |
Cecha:
- Anti-Głowica Struktura trzpienia zaworu
Przy stosowaniu zaworu przechodzi przez zawór, gdy ciśnienie w korpusie zaworu mogą ewentualnie
popchnąć trzon z lub gdy zawór jest w naprawie, jeśli nie znajduje się pod ciśnieniem w środku
wnęka, trzon lub średnim wydaje się łatwo wylecieć po demontażu zaworu,
co może spowodować szkodzi istot ludzkich
Aby zapobiec możliwości, obojętne klub jest pakowanie i łożysko oporowe są spalone
lub opakowanie jest uszkodzone z powodu innych przyczyn, ciśnienie medium w korpusie zaworu
uczyni atrapę klubu trzpienia zaworu w bliskim kontakcie z górną powierzchnią uszczelnienia
korpus zaworu.
Tak więc, aby zapobiec wydostawaniu się średnio od miejsca uszkodzenia opakowania.
- Niezawodne uszczelnienie konstrukcji
Siedzisko jest wykonane z PTFE. Ponieważ powierzchnia styku pomiędzy siedziskiem i kula
staje się wysoki, wzrost ciśnienia środkowego wnęki,
Mały opór zawór kulowy ma najmniejszy opór całego zaworu, w przypadku
o ograniczonej otworem, opór jest wciąż mała.
- Wyłącznik Prompt
W circumrotates zawór kulowy w 90 °, to działać szybko, aby otworzyć lub zamknąć.
Dane techniczne:
Specyfikacja techniczna
- Średnica nominalna: 1/2 "-25"
- Obowiązujące Temperatura: -29 ℃ ~ 425 ℃ (stal) -40 ℃ ~ 550 ℃ (stal nierdzewna)
- Ciśnienie nominalne: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16 / 25/40/64/100/160, JIS 5K / 10K / 20K
- Obowiązujące Medium: woda, gaz, olej i inne medium uszczypliwość.
Aplikacje Standardowy
- Standardowe Produkcja: API 608 / DIN / BS / JIS
- Twarzą w twarz wymiar: ANSI B 16.10, API 6D / DIN / BS / JIS
- Wymiar kołnierza: ANSI B 16.5 MSS-SP-44 / DIN / BS / JIS
- Test: API 598 API 6D / DIN / BS / JIS
Opis:
Krótkie wprowadzenie:
Zawór kulowy został zaprojektowany i wyprodukowany zgodnie również z API 608. piłkę Pływający kiedy mała kalibru,
i stałe Piłka kiedy dużego kalibru.
Ma strukturę ochrony przeciwpożarowej i urządzenie antystatyczne. Szeroko stosowany do ropy naftowej, chemii, wody
przemysłowa leczenia.
Cechy:
- Anti-Głowica Struktura trzpienia zaworu
Przy stosowaniu zaworu przechodzi przez zawór, gdy ciśnienie w korpusie zaworu mogą ewentualnie popchnąć trzon z lub
gdy zawór jest w naprawie, jeśli nie znajduje się pod ciśnieniem w środku wgłębienia, trzpień lub średniej wydaje się łatwo
wylecieć po demontażu zaworu, który może powodować szkodzi ludziom, aby zapobiec
Możliwości, obojętne klub jest pakowanie i łożysko oporowe są spalone lub opakowanie jest uszkodzone z powodu innych
powoduje, ciśnienie czynnika w korpusie zaworu uczyni atrapę klubu trzpienia zaworu w bliskim kontakcie
z górną powierzchnią korpusu uszczelniającego zaworu. Tak więc, aby zapobiec wydostawaniu się średnio z opakowania uszkodzenie
pozycja.
- Niezawodne uszczelnienie konstrukcji
Siedzisko jest wykonane z PTFE. Ponieważ powierzchnia styku pomiędzy siedziskiem i woli kuli staje się wysoka
wraz ze wzrostem ciśnienia środkowej wnęce, mały opór Zawór kulowy ma najmniejszą rezystancję wszystkich
zawór, w przypadku ograniczonej otworem opór mało ruchu.
przełącznik -Prompt
W circumrotates zawór kulowy w 90 °, to działać szybko, aby otworzyć lub zamknąć.
Ciśnienie próbne Obiekt testowy | Shell test | test Seal | Powrót Seal test | Test Seal Air | Średni | woda | Powietrze | Jednostka | MPa | Lbf / in2 | MPa | Lbf / in2 | MPa | Lbf / in2 | MPa | Lbf / in2 | Ciśnienie (klasa) | 150 | 3,1 | 450 | 2,2 | 315 | 2,2 | 315 | 0,5-0,7 | 60-100 | 300 | 7,8 | 1125 | 5,6 | 815 | 5,6 | 815 | 400 | 10,3 | 1500 | 7,6 | 1100 | 7,6 | 1100 | 600 | 15,3 | 2225 | 11,2 | 1630 | 11,2 | 1630 | 900 | 23,1 | 3350 | 16,8 | 2440 | 16,8 | 2440 |
Główne Wymiary przyłączeniowe  Rodzaj | Rozmiar (mm) | Wymiary (mm) | cal | DN | L | re | D1 | D2 | b | Z-Φd | H | W | Q41F / H / Y-150lb
Q341 F / H / Y-150lb
Q641 F / H / Y-150lb | 1/2 " | 15 | 108 | 89 | 60,5 | 35 | 12 | 4-Φ15 | 68 | 115 | 3/4 " | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 75 | 130 | 1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 4-Φ15 | 85 | 150 | 11/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 96 | 190 | 11/2 " | 40 | 165 | 127 | 98,5 | 73,2 | 15 | 4-Φ15 | 107 | 230 | 2 " | 50 | 178 | 152 | 120,7 | 92 | 16 | 4-Φ19 | 118 | 240 | 21/2 " | 65 | 190 | 177,8 | 139,7 | 104,7 | 18 | 4-Φ19 | 145 | 280 | 3 " | 80 | 203 | 190,5 | 152,4 | 127 | 19 | 4-Φ19 | 160 | 310 | 4 " | 100 | 229 | 229 | 190,5 | 157 | 24 | 8 Φ19 | 185 | 330 | 5 " | 125 | 356 | 254 | 216 | 185,7 | 26 | 8 Φ22 | 230 | 600 | 6 " | 150 | 394 | 279 | 241,3 | 216 | 26 | 8 Φ22 | 260 | 800 | 8 " | 200 | 457 | 343 | 298,5 | 270 | 29 | 8 Φ22 | 310 | 1000 | 10 " | 250 | 533 | 406 | 362 | 324 | 31 | 12 Φ25 | 350 | 1200 |
|
Rodzaj | Rozmiar (mm) | Wymiary (mm) |
| cal | DN | L | re | D1 | D2 | b | Z-Φd | H | W |
Q41F / H / Y 300Lb
Q341F / H / Y 300Lb
Q641F / H / Y 300LbY | 1/2 " | 15 | 140 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 72 | 115 |
| 3/4 " | 20 | 152 | 117 | 82,5 | 43 | 16 | 4-Φ19 | 75 | 130 |
| 1 " | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 |
| 11/4 " | 32 | 178 | 133 | 98,5 | 64 | 19,5 | 4-Φ19 | 95 | 180 |
| 11/2 " | 40 | 190 | 156 | 114,3 | 73,2 | 21 | 4-Φ22 | 110 | 230 |
| 2 " | 50 | 216 | 165 | 127 | 92 | 23 | 8 Φ19 | 120 | 240 |
| 21/2 " | 65 | 241 | 190,5 | 149,4 | 104,7 | 26 | 8 Φ22 | 150 | 280 |
| 3 " | 80 | 283 | 210 | 168,5 | 127 | 29 | 8 Φ22 | 165 | 310 |
| 4 " | 100 | 305 | 254 | 200,2 | 157 | 32 | 8 Φ22 | 190 | 330 |
| 5 " | 125 | 381 | 279 | 235 | 185,7 | 35 | 8 Φ22 | 240 | 600 |
| 6 " | 150 | 403 | 318 | 270 | 216 | 37 | 12 Φ22 | 270 | 800 |
| 8 " | 200 | 502 | 381 | 330 | 270 | 42 | 12 Φ25 | 315 | 1000 |
| 10 " | 250 | 568 | 445 | 387,5 | 324 | 48 | 16 Φ29 | 380 | 1200 |
Rodzaj | Rozmiar (mm) | Wymiary (mm) |
| cal | DN | L | re | D1 | D2 | b | Z-Φd | H | W |
Q41F / H / Y 600Lb
Q341F / H / Y 600Lb
Q641F / H / Y 600Lb | 1/2 " | 15 | 165 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 88 | 115 |
| 3/4 " | 20 | 190 | 118 | 82,5 | 43 | 16 | 4-Φ19 | 98 | 130 |
| 1 " | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 |
| 11/2 " | 40 | 241 | 156 | 114,3 | 73,2 | 23 | 4-Φ22 | 135 | 180 |
| 2 " | 50 | 292 | 165 | 127 | 92 | 26 | 8 Φ19 | 155 | 240 |
| 3 " | 80 | 356 | 210 | 168,2 | 127 | 32 | 8 Φ22 | 175 | 280 |
| 4 " | 100 | 432 | 273 | 216 | 157 | 38 | 8 Φ25 | 210 | 330 |
| 6 " | 150 | 559 | 356 | 292 | 216 | 48 | 12 Φ29 | 340 | 800 |
| 8 " | 200 | 660 | 419 | 349 | 270 | 56 | 12 Φ32 | 400 | 1000 |
| 10 " | 250 | 787 | 508 | 432 | 324 | 64 | 16 Φ35 | 440 | 1200 |
