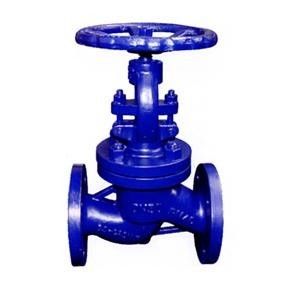

Zawór kołnierzowy Globe, DIN EN 13709 / GS-C25 / GP240GH / 1,0619, WCB / żelazko
Cechy:
- Uszczelnienie Powrót
Powrót uszczelnienie, aby zapewnić niezawodne uszczelnienie i uszczelnienie, kiedy zawór jest całkowicie otwarty. (Wymiana opakowań pod ciśnieniem nie jest zalecane)
- Odporność na tarcie
Tarcza zaworu jest w wystarczającym natężeniu i sztywność. Disc powierzchnia uszczelniająca może być zabudowana spawane ze stopu inkrustowane satelitarny lub inny materiał odpowiada na żądania użytkowników.
- Precyzyjna konstrukcja:
Zaprojektuj ciało i pokrywę zgodnie z precyzyjnego obliczenia. Korpus i głowica posiada wysoką wytrzymałość,
sztywna i przepływ umiejętność.
| Wybór możliwych zastosowań: |
| (Przemysł) (elektrownia) |
| (Gaz spalinowy puerification roślin) (dostawa gazu) |
| (wyposażenie próżniowe) (amoniak) |
| (Gorąca woda) (cllling & zamrażanie systme) |
| (Technika grzewcza) (system parowy) |
Dane techniczne:
| Formacja strukturalna | BB-BG-OS & Y |
| Sposób Jazdy | Ręcznie sterowane |
| Sterowany elektrycznie |
| design standard | DIN3356 |
| Twarzą w twarz | DIN3202 |
| Kołnierz Koniec | DIN2543-2545 |
| Test & Inspection | DIN3230 |
Uwagi: Rozmiar seryjny kołnierza zaworu łączący może być projekt zgodnie reguirment klientów.
Specyfikacja pracy Produkty
| Ciśnienie nominalne | Shell Test (MPa) | Uszczelniający Test (MPa) | Odpowiednie temperatury (oC) | odpowiedniej pożywce |
| (MPa) |
| 1,6 | 2,4 | 1,76 | -110 ~ 600 oC | Woda Oil & Gas |
| 2,5 | 3,75 | 2,75 |
| 4 | 6 | 4,4 |
| 6,4 | 9,6 | 7,04 |
| Strony | Materiały |
| Ciało | ASTM A216 GR.WCB |
| Pierścień gniazda | ASTM A105 + Brzeszczoty Faced |
| Dysk | ASTM A105 + 13Cr Faced |
| Płyta oporowa Plate | ASTM A276 Typ 420 |
| Disc Nut | ASTM A276 Typ 410 |
| Trzon | ASTM A182 GR.F6 |
| Bonnet Bolt Nuts | ASTM A194 GR.2H |
| Śruby Bonnet | ASTM A193 GR.B7 |
| Uszczelka | Miękkie Żelazo + Grafit |
| Tuleja Backseat | ASTM A276 Typ 410 |
| Mostek Pakowanie | Pleciona Grafit Grafit & Die tworzą pierścień |
| Czapeczka | ASTM A216 GR.WCB |
| Śruba oczkowa Pins | Stal węglowa |
| Gruczoł | ASTM A276 Typ 410 |
| gruczoł Kołnierz | ASTM A216 GR.WCB |
| Gruczoł oczu Śruby | ASTM A307 GR.B |
| Śruba oczkowa Nuts | ASTM A194 GR.2H |
| jarzmo Bush | ASTM A439 GR.D-2 |
| Wkręt | Stal węglowa |
| Ręcznie Koło | Ciągliwy metal |
| Ręcznie Nakrętka koła | ASTM A194 GR.2H |
| Pralka | Stal węglowa |
| Jarzmo | ASTM A216 GR.WCB |
| Yoke Pan Bolt Nuts | ASTM A194 GR.2H |
| Jarzmo Pan Bolt | ASTM A193 GR.B7 |
| Łożysko | Stal |
| Latarnia Pierścień Na Żądanie | ASTM A276 Typ 410 |
główne wymiary
| Nacisk | PN 1,6 MPa |
| (MPa) |
| Rozmiar | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| H | 240 | 260 | 276 | 285 | 300 | 305 | 354 | 402 | 437 | 496 | 541 | 699 | 815 | 914 | 1189 | 1350 |
| W | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
| Waga (kg) | 5,2 | 7,1 | 7,4 | 8,5 | 13 | 20 | 25 | 35 | 50 | 75 | 100 | 210 | 446 | 648 | 805 | 1050 |
|
|
| Nacisk | PN 2,5 MPa |
| (MPa) |
| Rozmiar | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| H | 240 | 260 | 276 | 285 | 300 | 325 | 363 | 415 | 453 | 505 | 556 | 744 | 864 | 948 | 1269 | 1450 |
| W | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 600 |
| Waga (kg) | 6 | 7,5 | 8 | 9 | 14 | 22 | 27 | 38 | 55 | 82 | 105 | 220 | 450 | 660 | 810 | 1100 |
|
|
| Nacisk | PN 4,0 MPa |
| (MPa) |
| Rozmiar | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| H | 240 | 260 | 276 | 285 | 300 | 325 | 370 | 430 | 480 | 532 | 589 | 783 | 888 | 965 | 1285 | 1512 |
| W | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 600 |
| Waga (kg) | 6 | 7,5 | 8 | 9 | 15 | 24 | 30 | 41 | 60 | 85 | 110 | 225 | 460 | 670 | 830 | 1120 |
Krótkie wprowadzenie:
Zawór kula przeznaczona jest odniesienie do zaawansowanego standardu wewnętrznego i międzynarodowego. Ciało przyjmuje
Konfiguracja kula, i ma też cechę dobry wygląd, ładne funkcji i najwyższej jakości.
Stosuje się od CLASS150 do CLASS1500 i -29 ℃ ~ 425 ℃ (stal), -40 ℃ ~ 550 ℃ (stal nierdzewna).
Przy użyciu innego materiału, zawór może współpracuje z innym ośrodku, takim jak woda, olej, gaz, pary wodnej, mocznika i innych medium.
Części i materiałów Poczta
| Pozycja Nazwa części | materiał |
1 | Ciało | WCB, CF8, CF8M |
2 | Siedzenie | 2Cr13,25 + satelita |
3 | Dysk | 2Cr13, 304, 25 + satelitarna |
4 | Trzon | 2Cr13, 304, 304L |
5 | Uszczelka | Grafit + 304 + 08 Grafit Stal |
6 | Czapeczka | WCB, CF8, CF8M |
7 | Uszczelka | Grafit PTFE |
8 | pokrętło | HT250, QT450 |
Specyfikacja techniczna
Średnica -Nominal: 2 "-12"
-Applicable Temperatura: -29 ℃ ~ 425 ℃ (stal) -40 ℃ ~ 550 ℃
(Stal nierdzewna)
-Nominal Ciśnienie: 150lb 300Lb 600Lb 900Lb 1500Lb
-Applicable Medium: woda, gaz, olej i inne medium uszczypliwość.
Aplikacje Standardowy
Dziele, produkcji standard: ANSI B16.34
-Face Zmierzyć wymiar: ANSI B 16.10
-Flange Wymiar: ANSI B 16.5
-test: API 598
Opis:
Główny wymiar zewnętrzny i podłączenie
| CLASS150 |
Rozmiar (w) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " | 12 " |
L L1-RF.BW (mm) | 203 | 216 | 214 | 292 | 330 | 356 | 495 | 622 | 698 |
RTJ L2 (mm) | 216 | 229 | 254 | 305 | 343 | 368 | 508 | 635 | 711 |
H (mm) | 330 | 390 | 410 | 475 | 540 | 585 | 725 | 825 | 940 |
K (mm) | 200 | 250 | 250 | 300 | 350 | 350 | 450 | 500 | 600 |
Waga (kg) | 23 | 29 | 40 | 59 | 95 | 115 | 178 | 268 | 385 |
| CLASS300 |
Rozmiar (w) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " | 12 " |
L L1-RF.BW (mm) | 267 | 292 | 318 | 355 | 400 | 440 | 533 | 622 | 711 |
RTJ L2 (mm) | 283 | 308 | 333 | 371 | 416 | 460 | 549 | 638 | 727 |
H (mm) | 350 | 425 | 485 | 520 | 565 | 655 | 825 | 920 | 1155 |
K (mm) | 200 | 250 | 300 | 300 | 350 | 350 | 500 | 600 | 700 |
Waga (kg) | 30 | 45 | 60 | 83 | 135 | 162 | 265 | 375 | 525 |
| CLASS600 |
Rozmiar (w) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " |
L L1-RF.BW (mm) | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 |
RTJ L2 (mm) | 295 | 333 | 359 | 435 | 511 | 562 | 664 | 791 |
H (mm) | 420 | 490 | 550 | 590 | 620 | 700 | 950 | 1140 |
K (mm) | 250 | 300 | 300 | 350 | 500 | 500 | 600 | 600 |
Waga (kg) | 39 | 61 | 76 | 122 | 210 | 245 | 447 | 692 |
| CLASS900 | |
Rozmiar (w) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | |
L L1-RF.BW (mm) | 368 | 419 | 381 | 457 | 559 | 610 | 737 | |
RTJ L2 (mm) | 371 | 422 | 384 | 460 | 562 | 613 | 740 | |
H (mm) | 495 | 540 | 600 | 655 | 670 | 780 | 1050 | |
K (mm) | 300 | 350 | 350 | 500 | 500 | 350 * | 350 * | |
Waga (kg) | 96 | 79 | 117 | 178 | 305 | 355 | 730 | |
Uwaga: Użycie "*", średnie mają stałe przekładnię. | |
| CLASS1500 |
Rozmiar (w) | 2 " | 2-1 / 2 " | 3 " | 4 " | 6 " |
L L1-RF.BW (mm) | 368 | 419 | 470 | 546 | 705 |
RTJ L2 (mm) | 371 | 422 | 473 | 549 | 711 |
H (mm) | 550 | 582 | 625 | 750 | 925 |
K (mm) | 300 | 350 | 400 | 450 | 600 |
Waga (kg) | 116 | 125 | 145 | 210 | 475 |
