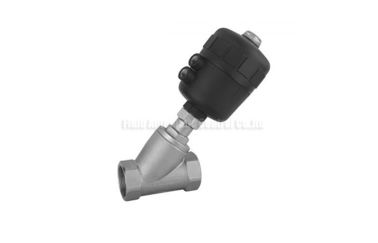

Kąt siedziska tłok zaworu DN10 ~ DN50 stal stalowy korpus z siłownikiem Plastycznej
Zawór tłokowy siedziska Kąt PVA Series z siłownikiem plastikowej dwóch pozycji dwukierunkowy jednostronnego działania lub podwójnie działający ~ DN10 DN50 dla cieczy i gazów z zewnętrznym pilotowany i siłownikiem obrotowym 360 °
Szybkie Szczegóły:
* Seria PVA Kąt tłok gniazdo zaworu Burkert Odpowiednik
* Dwa położenia dwukierunkowy, zewnętrzne sterowane pilotem
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm
* Materiał Korpus stal nierdzewna 304 lub stal nierdzewna 316
* Materiał z tworzywa sztucznego Siłownik Engneering
* Łatwy do montażu, siłownik może być obracany o 360 °
* Instalowanie i Downstream Upstream instalacji oba dostępne
* Szybko reaguje, niski poziom hałasu, niskie zużycie
* Stabilna konstrukcja, pilotowany przez długi okres wyśmienita i bez potrzeby konserwacji Zewnętrzne
Aplikacje:
Zawór tłokowy siedziska Kąt PAV Seria zewnętrzne sterowane pilotem, a Typ Kąt kształt litery Y projektowania dużym przepływie i długiej żywotności.
PAV gniazda zaworu kąt serii używane powszechnie stosowane do sterowania przepływu czynnika pracy, może być zastosowanie wysokiej temperatury i silnego środowiska korozyjnego.
Zawór serii PAV szeroko stosowane w ochronie środowiska, tekstyliów, sprzętu medycznego, żywności przemysłowej itp
Dane techniczne:
Kod zamawiania |
PVA | 15 | 1 | S |
Rodzaj | Rozmiar DN Port | Ciało Kod Materiał | Projekt wzoru i montażowe |
PVA: PVA Series kąt siedzenia zawór tłokowy z napędem Engineering Plastic | 10: G3 / 8 " | 1: Mosiądz | S: jednostronnego działania |
15: G1 / 2 " |
20: G3 / 4 " |
25: G1 " | 2: Stal nierdzewna 304 | D: Double Acting |
32: G1-1 / 4 " |
40: G1-1 / 2 " | 3: Stal nierdzewna 316L | Kołnierz montażowy: F |
SPECYFIKACJA
Materiał korpusu: S.S316 / S.S304 / mosiądz
Materiał Aclualor: Technika tworzyw sztucznych
Uszczelnienie dysku: PTFE / FPM
Uszczelnienie wrzeciona: PTFE / FPM
Uszczelnienie tłoka: FPM / NBR
parametry techniczne
Wielkość przyłącza: DN10-DN50
Gwint: 3/8 "-2"
Dotyczy medium: woda, gaz obojętny lub ciecz, allohol, olej organiczny. | Temperatura medium:
PTFE: -10 ℃ - + 180 ℃
FPM: -10 ℃ - + 100 ℃
Zawiesistość: max600 mm2 / s
Dalszy Instalacja / Upstream instalacja
Conttoling medium: powietrze / gaz obojętny
Conttoling Ciśnienie: 0,3-O.8MPa
Ciśnienie robocze: 0-1.6MPa
|
DN | sol | L | L1 | południowy zachód | H | re | Aparat |
10 | 3/8 " | 55 | 17 | 21 | 170 | 54 | 50 |
15 | 1/2 " | 70 | 21 | 26,5 | 185 | 63 | 50 |
20 | 3/4 " | 76 | 23 | 32 | 190 | 63 | 50 |
25 | 1 " | 90 | 25 | 40 | 200 | 63 | 50 |
32 | 1-1 / 4 " | 116 | 32 | 50 | 240 | 81 | 63 |
40 | 1-1 / 2 " | 116 | 32 | 55,5 | 280 | 96 | 80 |
50 | 2 " | 138 | 40 | 68,5 | 295 | 96 | 80 |
1,1 ciało | Złącze 3,1 Śruba | 5.5 Blokada nul |
1,2 cylinder | 3,2 V Seeling | 5,6 tłok |
Pożądaj 1,3 cylinder | Pierścień uszczelniający 3.3 | Pierścień uszczelniający 5.7 |
Okno 1,4 obserwacji | 3,4 uszczelka | 5,8 uszczelka |
2,1 śruba | 3,5 wiosny | Nakrętka 5,9 sześciokątnym |
2,2 kryza płytka uszczelniająca | 4,1 connecling nul | 5,10 wiosny |
Dysk 2,3 uszczelnienie | Pierścień uszczelniający 4.2 | Wskaźnik 5.11 Pozycja |
dysk 2A | Nakrętka 4,3 blokady | |
2,5 macierzystych | 4,4 piórowy | |
