Szczegóły Produktu:
Zapłata:
|
Product Name: | ball valve | Application: | Water, oil, gas etc., |
---|---|---|---|
Size: | DN15 ~DN100 | Pressure: | 150lbs~2500lbs/JIS 10K~20K /PN16~PN160 |
Standard: | DIN / BS / ANS I/ JIS / API / ASME | Temperature: | -10~120 C |
Body: | stainless steel / SUS304 / SUS316 | Ball: | Stainless steel/ SS304/SS316/SS201 |
High Light: | Zawory kulowe kołnierzowe,kulka ze stali nierdzewnej Zawór pływakowy |

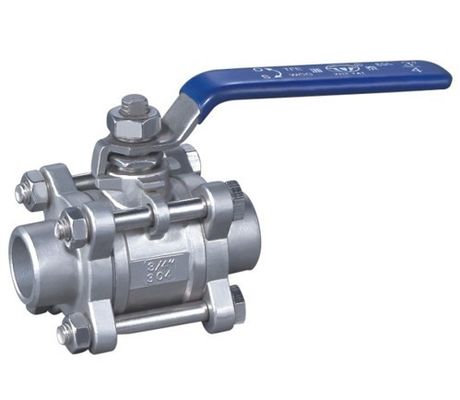

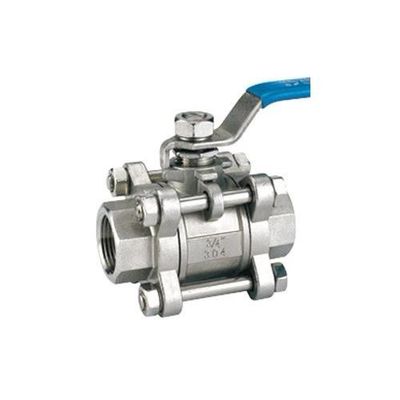

CF8 / CF8M 3 -PC Rodzaj Pływający Zawór kulowy NPT / BSP gwintowane, 1000 WOG, z blokadą
Krótkie wprowadzenie:
Zawór kulowy został zaprojektowany i wyprodukowany zgodnie z dobrze API 6D. Pływające kulki, kiedy mała kalibru, a gdy piłka stała dużego kalibru. Ma strukturę ochrony przeciwpożarowej i urządzenie antystatyczne. Szeroko stosowany w przemyśle naftowym, chemia, uzdatniania wody.
Główna część i materiały
Częściowe imię | Materiał |
ciało | WCB, ZG1Cr18Ni9Ti, CF8 |
piłka | 1Cr18Ni9Ti 304316 |
trzon | 1Cr18Ni9Ti 304316 |
pierścień uszczelniający | Polytetrafluoroethlene (PTFE) |
uszczelka | Polytetrafluoroethlene (PTFE) |
DN | sol | b | L | H | ZA |
6 | 1/4 " | 8 | 65 | 57 | 98 |
10 | 3/8 " | 10 | 65 | 57 | 98 |
15 | 1/2 " | 15 | 75 | 68 | 125 |
20 | 3/4 " | 20 | 85 | 70 | 125 |
25 | 1 " | 25 | 95 | 80 | 145 |
32 | 1-1 / 4 " | 32 | 110 | 84 | 145 |
40 | 1-1 / 2 " | 38 | 125 | 93 | 205 |
50 | 2 " | 50 | 150 | 100 | 205 |
65 | 2-1 / 2 " | 64 | 175 | 142 | 250 |
80 | 3 " | 76 | 216 | 155 | 265 |
100 | 4 " | 100 | 260 | 172 | 300 |
Specyfikacja techniczna
Ciśnienie nominalne (MPa) | PN | 2.5,4.0,6.4 |
Ciśnienie próby wytrzymałości (Mpa) | PT | 3.8,6.0,9.6 |
Test uszczelnienie Niskie ciśnienie (MPa) | 0,6 | |
Test uszczelnienie Wysokie ciśnienie (MPa) | 3.0,4.8,7.6 | |
Dotyczy średniej | woda, olej, gaz, kwas azotowy, kwas octowy | |
Dotyczy temperatury | -40 ~ 180 ℃ |
Cecha:
- Anti-Głowica Struktura trzpienia zaworu
Przy stosowaniu zaworu przechodzi przez zawór, gdy ciśnienie w korpusie zaworu mogą ewentualnie
popchnąć trzon z lub gdy zawór jest w naprawie, jeśli nie znajduje się pod ciśnieniem w środku
wnęka, trzon lub średnim wydaje się łatwo wylecieć po demontażu zaworu,
co może spowodować szkodzi istot ludzkich
Aby zapobiec możliwości, obojętne klub jest pakowanie i łożysko oporowe są spalone
lub opakowanie jest uszkodzone z powodu innych przyczyn, ciśnienie medium w korpusie zaworu
uczyni atrapę klubu trzpienia zaworu w bliskim kontakcie z górną powierzchnią uszczelnienia
korpus zaworu.
Tak więc, aby zapobiec wydostawaniu się średnio od miejsca uszkodzenia opakowania.
- Niezawodne uszczelnienie konstrukcji
Siedzisko jest wykonane z PTFE. Ponieważ powierzchnia styku pomiędzy siedziskiem i kula
staje się wysoki, wzrost ciśnienia środkowego wnęki,
Mały opór zawór kulowy ma najmniejszy opór całego zaworu, w przypadku
o ograniczonej otworem, opór jest wciąż mała.
- Wyłącznik Prompt
W circumrotates zawór kulowy w 90 °, to działać szybko, aby otworzyć lub zamknąć.
Dane techniczne:
Specyfikacja techniczna
- Średnica nominalna: 1/2 "-25"
- Obowiązujące Temperatura: -29 ℃ ~ 425 ℃ (stal) -40 ℃ ~ 550 ℃ (stal nierdzewna)
- Ciśnienie nominalne: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16 / 25/40/64/100/160, JIS 5K / 10K / 20K
- Obowiązujące Medium: woda, gaz, olej i inne medium uszczypliwość.
Aplikacje Standardowy
- Standardowe Produkcja: API 608 / DIN / BS / JIS
- Twarzą w twarz wymiar: ANSI B 16.10, API 6D / DIN / BS / JIS
- Wymiar kołnierza: ANSI B 16.5 MSS-SP-44 / DIN / BS / JIS
- Test: API 598 API 6D / DIN / BS / JIS
Opis:
Krótkie wprowadzenie:
Zawór kulowy został zaprojektowany i wyprodukowany zgodnie również z API 608. piłkę Pływający kiedy mała kalibru,
i stałe Piłka kiedy dużego kalibru.
Ma strukturę ochrony przeciwpożarowej i urządzenie antystatyczne. Szeroko stosowany do ropy naftowej, chemii, wody
przemysłowa leczenia.
Cechy:
- Anti-Głowica Struktura trzpienia zaworu
Przy stosowaniu zaworu przechodzi przez zawór, gdy ciśnienie w korpusie zaworu mogą ewentualnie popchnąć trzon z lub
gdy zawór jest w naprawie, jeśli nie znajduje się pod ciśnieniem w środku wgłębienia, trzpień lub średniej wydaje się łatwo
wylecieć po demontażu zaworu, który może powodować szkodzi ludziom, aby zapobiec
Możliwości, obojętne klub jest pakowanie i łożysko oporowe są spalone lub opakowanie jest uszkodzone z powodu innych
powoduje, ciśnienie czynnika w korpusie zaworu uczyni atrapę klubu trzpienia zaworu w bliskim kontakcie
z górną powierzchnią korpusu uszczelniającego zaworu. Tak więc, aby zapobiec wydostawaniu się średnio z opakowania uszkodzenie
pozycja.
- Niezawodne uszczelnienie konstrukcji
Siedzisko jest wykonane z PTFE. Ponieważ powierzchnia styku pomiędzy siedziskiem i woli kuli staje się wysoka
wraz ze wzrostem ciśnienia środkowej wnęce, mały opór Zawór kulowy ma najmniejszą rezystancję wszystkich
zawór, w przypadku ograniczonej otworem opór mało ruchu.
przełącznik -Prompt
W circumrotates zawór kulowy w 90 °, to działać szybko, aby otworzyć lub zamknąć.
Ciśnienie próbne
Główne Wymiary przyłączeniowe
|
Rodzaj | Rozmiar (mm) | Wymiary (mm) | ||||||||
cal | DN | L | re | D1 | D2 | b | Z-Φd | H | W | |
Q41F / H / Y 300Lb | 1/2 " | 15 | 140 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 72 | 115 |
3/4 " | 20 | 152 | 117 | 82,5 | 43 | 16 | 4-Φ19 | 75 | 130 | |
1 " | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 | |
11/4 " | 32 | 178 | 133 | 98,5 | 64 | 19,5 | 4-Φ19 | 95 | 180 | |
11/2 " | 40 | 190 | 156 | 114,3 | 73,2 | 21 | 4-Φ22 | 110 | 230 | |
2 " | 50 | 216 | 165 | 127 | 92 | 23 | 8 Φ19 | 120 | 240 | |
21/2 " | 65 | 241 | 190,5 | 149,4 | 104,7 | 26 | 8 Φ22 | 150 | 280 | |
3 " | 80 | 283 | 210 | 168,5 | 127 | 29 | 8 Φ22 | 165 | 310 | |
4 " | 100 | 305 | 254 | 200,2 | 157 | 32 | 8 Φ22 | 190 | 330 | |
5 " | 125 | 381 | 279 | 235 | 185,7 | 35 | 8 Φ22 | 240 | 600 | |
6 " | 150 | 403 | 318 | 270 | 216 | 37 | 12 Φ22 | 270 | 800 | |
8 " | 200 | 502 | 381 | 330 | 270 | 42 | 12 Φ25 | 315 | 1000 | |
10 " | 250 | 568 | 445 | 387,5 | 324 | 48 | 16 Φ29 | 380 | 1200 |
Rodzaj | Rozmiar (mm) | Wymiary (mm) | ||||||||
cal | DN | L | re | D1 | D2 | b | Z-Φd | H | W | |
Q41F / H / Y 600Lb | 1/2 " | 15 | 165 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 88 | 115 |
3/4 " | 20 | 190 | 118 | 82,5 | 43 | 16 | 4-Φ19 | 98 | 130 | |
1 " | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 | |
11/2 " | 40 | 241 | 156 | 114,3 | 73,2 | 23 | 4-Φ22 | 135 | 180 | |
2 " | 50 | 292 | 165 | 127 | 92 | 26 | 8 Φ19 | 155 | 240 | |
3 " | 80 | 356 | 210 | 168,2 | 127 | 32 | 8 Φ22 | 175 | 280 | |
4 " | 100 | 432 | 273 | 216 | 157 | 38 | 8 Φ25 | 210 | 330 | |
6 " | 150 | 559 | 356 | 292 | 216 | 48 | 12 Φ29 | 340 | 800 | |
8 " | 200 | 660 | 419 | 349 | 270 | 56 | 12 Φ32 | 400 | 1000 | |
10 " | 250 | 787 | 508 | 432 | 324 | 64 | 16 Φ35 | 440 | 1200 |
