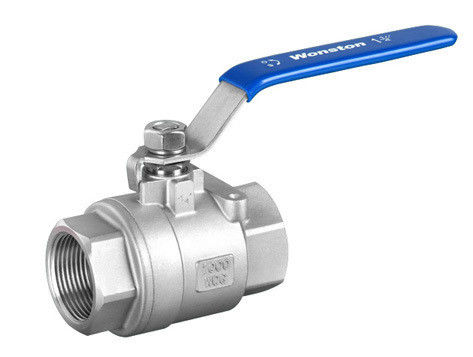

Pływające Dwuczęściowa Zawór kulowy DIN / BS / ANS I / JIS / API / ASME nafty i gazu

Chiny Pływające Dwuczęściowa Zawór kulowy DIN / BS / ANS I / JIS / API / ASME nafty i gazu dostawca
Pływające Dwuczęściowa Zawór kulowy DIN / BS / ANS I / JIS / API / ASME nafty i gazu dostawca Pływające Dwuczęściowa Zawór kulowy DIN / BS / ANS I / JIS / API / ASME nafty i gazu dostawca

Duży Obraz :  Pływające Dwuczęściowa Zawór kulowy DIN / BS / ANS I / JIS / API / ASME nafty i gazu

Szczegóły Produktu:

Place of Origin: Shanghai , China
Nazwa handlowa: OEM
Orzecznictwo: ISO 9001
Model Number: Q11 / Q11F

Zapłata:

Minimum Order Quantity: 1pcs
Cena: negotiation
Packaging Details: Usually packing by plywood case suit for sea delivery
Delivery Time: 1usually within 35 days after received your payment
Payment Terms: T/T advance or L/C at sight
Supply Ability: 90,000pcs per month
Contact Now
Szczegółowy opis produktu
Product Name: ball valve Application: Water, oil, gas etc.,
Size: DN15 ~DN100 Pressure: 150lbs~2500lbs/JIS 10K~20K /PN16~PN160
Standard: DIN / BS / ANS I/ JIS / API / ASME Temperature: -10~120 C
Body: stainless steel / SUS304 / SUS316 Ball: Stainless steel/ SS304/SS316/SS201

Stainless Steel 2-PC Pływający Zawór kulowy z blokadą, NPT, BSPT, BSPP Połącz

Krótkie wprowadzenie:

Zawór kulowy został zaprojektowany i wyprodukowany zgodnie z dobrze API 6D. Pływające kulki, kiedy mała kalibru, a gdy piłka stała dużego kalibru. Ma strukturę ochrony przeciwpożarowej i urządzenie antystatyczne. Szeroko stosowany w przemyśle naftowym, chemia, uzdatniania wody.

Główna część i materiały

Częściowe imię

Materiał

ciało

WCB, ZG1Cr18Ni9Ti, CF8

piłka

1Cr18Ni9Ti 304316

trzon

1Cr18Ni9Ti 304316

pierścień uszczelniający

Polytetrafluoroethlene (PTFE)

uszczelka

Polytetrafluoroethlene (PTFE)

DN

sol

b

L

mi

H

ZA

6

1/4 "

8

54

11,5

52

105

10

3/8 "

10

54

11,5

52

105

15

1/2 "

15

62,5

14

65

130

20

3/4 "

20

73,5

15

70

130

25

1 "

25

86

15

78

150

32

1-1 / 4 "

32

101

18

82

180

40

1-1 / 2 "

38

110

19

90

200

50

2 "

50

123

19

98

200

65

2-1 / 2 "

64

165

23

140

240

80

3 "

80

190

25

135

260

Specyfikacja techniczna

Ciśnienie nominalne (MPa)

PN

2.5,4.0,6.4

Ciśnienie próby wytrzymałości (Mpa)

PT

3.8,6.0,9.6

Test uszczelnienie Niskie ciśnienie (MPa)

0,6

Test uszczelnienie Wysokie ciśnienie (MPa)

3.0,4.8,7.6

Dotyczy średniej

woda, olej, gaz, kwas azotowy, kwas octowy

Dotyczy temperatury

-40 ~ 180 ℃

Cecha:

- Anti-Głowica Struktura trzpienia zaworu

Przy stosowaniu zaworu przechodzi przez zawór, gdy ciśnienie w korpusie zaworu mogą ewentualnie

popchnąć trzon z lub gdy zawór jest w naprawie, jeśli nie znajduje się pod ciśnieniem w środku

wnęka, trzon lub średnim wydaje się łatwo wylecieć po demontażu zaworu,

co może spowodować szkodzi istot ludzkich

Aby zapobiec możliwości, obojętne klub jest pakowanie i łożysko oporowe są spalone

lub opakowanie jest uszkodzone z powodu innych przyczyn, ciśnienie medium w korpusie zaworu

uczyni atrapę klubu trzpienia zaworu w bliskim kontakcie z górną powierzchnią uszczelnienia

korpus zaworu.

Tak więc, aby zapobiec wydostawaniu się średnio od miejsca uszkodzenia opakowania.

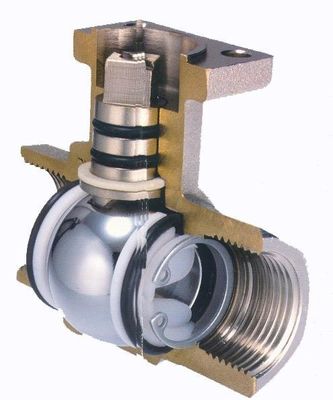

- Niezawodne uszczelnienie konstrukcji

Siedzisko jest wykonane z PTFE. Ponieważ powierzchnia styku pomiędzy siedziskiem i kula

staje się wysoki, wzrost ciśnienia środkowego wnęki,

Mały opór zawór kulowy ma najmniejszy opór całego zaworu, w przypadku

o ograniczonej otworem, opór jest wciąż mała.

- Wyłącznik Prompt

W circumrotates zawór kulowy w 90 °, to działać szybko, aby otworzyć lub zamknąć.

Dane techniczne:

Specyfikacja techniczna

- Średnica nominalna: 1/2 "-25"

- Obowiązujące Temperatura: -29 ℃ ~ 425 ℃ (stal) -40 ℃ ~ 550 ℃ (stal nierdzewna)

- Ciśnienie nominalne: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16 / 25/40/64/100/160, JIS 5K / 10K / 20K

- Obowiązujące Medium: woda, gaz, olej i inne medium uszczypliwość.

Aplikacje Standardowy

- Standardowe Produkcja: API 608 / DIN / BS / JIS

- Twarzą w twarz wymiar: ANSI B 16.10, API 6D / DIN / BS / JIS

- Wymiar kołnierza: ANSI B 16.5 MSS-SP-44 / DIN / BS / JIS

- Test: API 598 API 6D / DIN / BS / JIS

Opis:

Krótkie wprowadzenie:

Zawór kulowy został zaprojektowany i wyprodukowany zgodnie również z API 608. piłkę Pływający kiedy mała kalibru,

i stałe Piłka kiedy dużego kalibru.

Ma strukturę ochrony przeciwpożarowej i urządzenie antystatyczne. Szeroko stosowany do ropy naftowej, chemii, wody

przemysłowa leczenia.

Cechy:

- Anti-Głowica Struktura trzpienia zaworu

Przy stosowaniu zaworu przechodzi przez zawór, gdy ciśnienie w korpusie zaworu mogą ewentualnie popchnąć trzon z lub

gdy zawór jest w naprawie, jeśli nie znajduje się pod ciśnieniem w środku wgłębienia, trzpień lub średniej wydaje się łatwo

wylecieć po demontażu zaworu, który może powodować szkodzi ludziom, aby zapobiec

Możliwości, obojętne klub jest pakowanie i łożysko oporowe są spalone lub opakowanie jest uszkodzone z powodu innych

powoduje, ciśnienie czynnika w korpusie zaworu uczyni atrapę klubu trzpienia zaworu w bliskim kontakcie

z górną powierzchnią korpusu uszczelniającego zaworu. Tak więc, aby zapobiec wydostawaniu się średnio z opakowania uszkodzenie

pozycja.

- Niezawodne uszczelnienie konstrukcji

Siedzisko jest wykonane z PTFE. Ponieważ powierzchnia styku pomiędzy siedziskiem i woli kuli staje się wysoka

wraz ze wzrostem ciśnienia środkowej wnęce, mały opór Zawór kulowy ma najmniejszą rezystancję wszystkich

zawór, w przypadku ograniczonej otworem opór mało ruchu.

przełącznik -Prompt

W circumrotates zawór kulowy w 90 °, to działać szybko, aby otworzyć lub zamknąć.

Ciśnienie próbne

Obiekt testowy

Shell test

test Seal

Powrót Seal test

Test Seal Air

Średni

woda

Powietrze

Jednostka

MPa

Lbf / in2

MPa

Lbf / in2

MPa

Lbf / in2

MPa

Lbf / in2

Ciśnienie (klasa)

150

3,1

450

2,2

315

2,2

315

0,5-0,7

60-100

300

7,8

1125

5,6

815

5,6

815

400

10,3

1500

7,6

1100

7,6

1100

600

15,3

2225

11,2

1630

11,2

1630

900

23,1

3350

16,8

2440

16,8

2440


Główne Wymiary przyłączeniowe

Rodzaj

Rozmiar (mm)

Wymiary (mm)

cal

DN

L

re

D1

D2

b

Z-Φd

H

W

Q41F / H / Y-150lb
Q341 F / H / Y-150lb
Q641 F / H / Y-150lb

1/2 "

15

108

89

60,5

35

12

4-Φ15

68

115

3/4 "

20

117

98

70

43

12

4-Φ15

75

130

1 "

25

127

108

79,5

51

12

4-Φ15

85

150

11/4 "

32

140

117

89

64

13

4-Φ15

96

190

11/2 "

40

165

127

98,5

73,2

15

4-Φ15

107

230

2 "

50

178

152

120,7

92

16

4-Φ19

118

240

21/2 "

65

190

177,8

139,7

104,7

18

4-Φ19

145

280

3 "

80

203

190,5

152,4

127

19

4-Φ19

160

310

4 "

100

229

229

190,5

157

24

8 Φ19

185

330

5 "

125

356

254

216

185,7

26

8 Φ22

230

600

6 "

150

394

279

241,3

216

26

8 Φ22

260

800

8 "

200

457

343

298,5

270

29

8 Φ22

310

1000

10 "

250

533

406

362

324

31

12 Φ25

350

1200

Rodzaj

Rozmiar (mm)

Wymiary (mm)

cal

DN

L

re

D1

D2

b

Z-Φd

H

W

Q41F / H / Y 300Lb
Q341F / H / Y 300Lb
Q641F / H / Y 300LbY

1/2 "

15

140

95

66,5

35

15

4-Φ15

72

115

3/4 "

20

152

117

82,5

43

16

4-Φ19

75

130

1 "

25

165

124

89

51

18

4-Φ19

85

150

11/4 "

32

178

133

98,5

64

19,5

4-Φ19

95

180

11/2 "

40

190

156

114,3

73,2

21

4-Φ22

110

230

2 "

50

216

165

127

92

23

8 Φ19

120

240

21/2 "

65

241

190,5

149,4

104,7

26

8 Φ22

150

280

3 "

80

283

210

168,5

127

29

8 Φ22

165

310

4 "

100

305

254

200,2

157

32

8 Φ22

190

330

5 "

125

381

279

235

185,7

35

8 Φ22

240

600

6 "

150

403

318

270

216

37

12 Φ22

270

800

8 "

200

502

381

330

270

42

12 Φ25

315

1000

10 "

250

568

445

387,5

324

48

16 Φ29

380

1200

Rodzaj

Rozmiar (mm)

Wymiary (mm)

cal

DN

L

re

D1

D2

b

Z-Φd

H

W

Q41F / H / Y 600Lb
Q341F / H / Y 600Lb
Q641F / H / Y 600Lb

1/2 "

15

165

95

66,5

35

15

4-Φ15

88

115

3/4 "

20

190

118

82,5

43

16

4-Φ19

98

130

1 "

25

216

124

89

51

18

4-Φ19

105

150

11/2 "

40

241

156

114,3

73,2

23

4-Φ22

135

180

2 "

50

292

165

127

92

26

8 Φ19

155

240

3 "

80

356

210

168,2

127

32

8 Φ22

175

280

4 "

100

432

273

216

157

38

8 Φ25

210

330

6 "

150

559

356

292

216

48

12 Φ29

340

800

8 "

200

660

419

349

270

56

12 Φ32

400

1000

10 "

250

787

508

432

324

64

16 Φ35

440

1200
